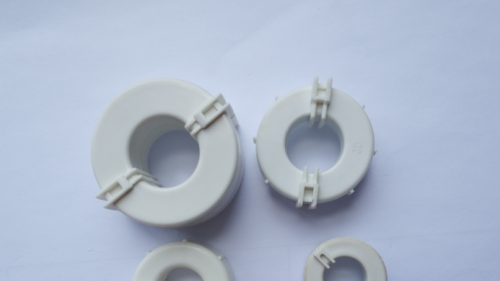

  • 产品名称：共模电感（配有隔板底座）
  • EMC滤波电感铁芯
型号
Part No.
 		 裸芯尺寸
Core dimension
(mm)		 护盒尺寸
Case dimension
(mm)		 有效截面积
EFF.cross area
(cm²)		 平均磁路长度
Mean path length
(cm)		 备注
Remark
od id h OD ID H Ae Lm
OFG130807 12.7 7.7 6.5 14.9 5.7 8.3 0.14 3.20 无底座no base
OFG161005 16 10 5 18.1 7.9 6.3 0.13 4.08 无底座no base
OFG161208 16 12 8 18.2 10.1 10.8 0.14 4.40 无底座no base
OFG191307 19 13 6.5 21.4 11.9 8.4 0.17 5.03 无底座no base
OFG201210 20 12 10 22.5 9.7 12.8 0.34 5.03
OFG211510 21 15 10 24 12.5 12.8 0.26 5.65
OFG231810 23 18 10 26 15.4 12.7 0.21 6.44
OFG251510 25 15 10 28.1 12.4 12.8 0.43 6.28
OFG261610 26 16 10 28.9 13.5 13.0 0.43 6.60
OFG261910 26 19 10 29.0 16.1 13.1 0.30 7.07
OFG281810 28 18 10 31.3 14.9 13.4 0.43 7.23
OFG302010 30 20 10 34.4 17.8 13.0 0.43 7.85 无底座no base
OFG322010 32 20 10 35.7 16.5 13.2 0.51 8.17
OFG381915 38 19 15 41.3 15.4 18.5 1.21 8.95
OFG402520 40 25 15 43.3 21.5 18.4 0.96 10.21
OFG402525 40 25 25 43.4 21.4 28.6 1.59 10.21
OFG502520 50 32 20 53.8 21.4 23.5 1.53 12.88
